Algemene Beschrijving
Is het Soler die Ingesloten leiderspoorwegsysteem een leider, tegen contact (IP23) wordt beschermd, voor binnen en openluchtinstallaties. Zij zijn leiderlijnen in een stijve groene verschillende koperdwarsdoorsneden van pvc housingwith voor geschatte stromen van 35-240A.
De huidige collectoren, die in kogellagers lopen, worden begeleid door de huisvesting.

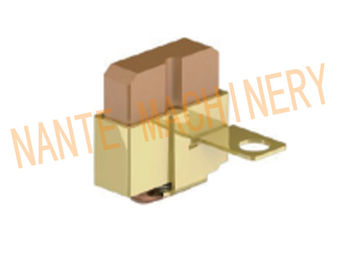

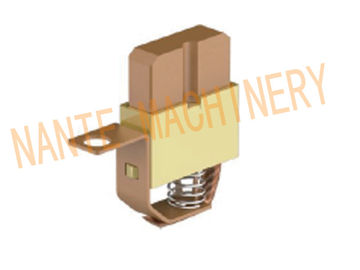

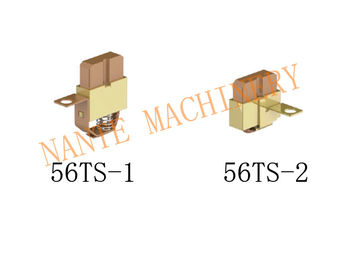

De leiding wordt overgebracht door lente-opgeslagen koolborstels.
Type hfp-p: om verzegelende strook, met fabriek-opgezette vlakke koperband en vast:bouten-in werking gestelde stopschakelaars niet te omvatten.
Type hfp-r: Krommen voor R≥800mm, met fabriek-opgezette vlakke van de koperband en schroef schakelaars.
Goedgekeurd en vermeld door: CCC, ISO9001 EN CE.
| Type |
Gewicht (kg) |
Opmerking [wordt gebruikt voor] |
| 56cb-1 |
0,04 |
56JD reekscollector |
| 56cb-2 |
0,04 |
56JDR reekscollector |
Systeemfoto
Technische gegevens
| Elektrische eigenschappen: |
Mechanische eigenschappen: |
| Max.current: 240A |
Flexibele sterkte: 75N/mm2±10% |
| Max.voltage: 690V |
Treksterkte: 75N/mm2±10% |
| Diëlektrische sterkte: 3040KV/mm |
Temperatuurwaaier: |
| Spec.resistance: 5x10 15Ohmxcm |
Standaardhuisvesting: - 20°C tot +70°C |
| Oppervlakteweerstandsvermogen: 1013 Ohmxcm |
. Huisvesting op hoge temperatuur: -10°C tot +115°C |
| Lekkageweerstand: CT1600-2.7 |
. Huisvesting bij lage temperatuur: -40°C tot +80°C |
| Brandbaarheid: |
| Vlam - vertrager: Klasse b1-Geen vlammende self-extinguishing deeltjes, |
| Het zelf doven: Klasse b1-Geen vlammende self-extinguishing deeltjes, |
|
Weerstand tegen chemische producten: +45°C
Benzinezwavelzuur 50%
Minerale Olie Bijtende soda 25%&50%
Geconcentreerd vet Hydro-chloric zuur,
|
Het huisvesten:
Kleuren groene, plastic huisvesting voor 3-4 leiders. De standaardsectie4m.other secties zijn beschikbaar.
De grondleider wordt geïdentificeerd door internationale kleurencode.
Faseer omkeren met opzet verhinderd van de collector en het huisvesten.
Verbinding:
Door plastic gezamenlijke kappen
Voerreeksen:
Lijnvoer of eindvoer
Beëindigenkappen:
De open einden van powerail worden gesloten door eindkappen voor HFP56.
Hangers:
De standaardsteunen voor powerailgehechtheid aan kraanbalken zijn beschikbaar.
Powerail met het glijden en fixpoint hangers.
Standaardafstand tussen opschortingspunten voor binnen en openlucht.
Installaties: 1200mm.
Uitbreiding tijdens temperatuurschommeling
De uitbreidingssecties worden vereist om de verschillende uitbreidingen tussen koperen geleiders en staal of betonconstructies, in variërende temperaturen te compenseren zonder elektromacht te onderbreken.
Anti-condensatiesecties
Deze secties worden gebruikt voor overdracht van Powerail aan openluchtgebieden om condensatie te vermijden. Powerail is niet elektrisch gescheiden.
Het segmenteren
Beschikbaar als versie van het luchthiaat (5mm), waar de collectorkoolstof het hiaat, b.v. voor leidingen overbrugt. Ook beschikbaar als het isoleren stukversie (35mm). In dit geval is het het isoleren stuk langer dan de koolstof en elke Powerail-sectie kan, b.v. voor controle elektrisch worden gescheiden.
Huidige collectoren:
De huidige collectoren worden gemaakt van versterkte polyesterglasvezel, voor met hoge weerstand en lichtgewicht. De koolborstels met veerwerking handhaven eenvormig contact. Verbindende inbegrepen kabels en scharnierende of flexibele slepende wapens. Dubbele collectoren voor overdrachttoepassingen en hogere stroomsterkte.
