| Type |
Gewicht (kg) |
Materiaal |
| 95hg-1 |
0,26 |
Staal |
| 95hg-2 |
0,23 |
Staal |
Specificaties
Voordelen: kleine voetafdruk, flexibele combinatie, kleine straal van de kromming, gemakkelijk te installeren
Toepassingsgebieden: havenvervoer, document, water, automobiele productie, huistoestellen, logistiek en andere industrieën
Ontwerpeigenschappen:
De compacte regeling, de corrosieweerstand en de eenvoudige assemblage zijn zijn essentiële kenmerken.
Huisvesting
Groene kleur, pvc-huisvesting voor 4 leiders. Standaardsectie 4 m.
Andere secties zijn beschikbaar.
De grondleider wordt geïdentificeerd door internationale kleurencode.
Faseer omkeren met opzet verhinderd van de collector en het huisvesten.
Huidige collectoren
De huidige collectoren worden gemaakt van versterkte polyesterglasvezel, voor met hoge weerstand en lichtgewicht.
De koolborstels met veerwerking handhaven eenvormig contact.
Verbindende inbegrepen kabels en scharnierende of flexibele slepende wapens.
Dubbele Huidige collectoren voor overdrachttoepassingen en hogere stroomsterkte.
| Model |
Pool Nr. |
Dwarsdoorsnede
(mm2) |
Max.current
(a) |
Lekkage-afstand
(mm) |
Max.voltage
(v) |
Weerstand
(Ω) |
Gewicht
(kg) |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.2 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.28 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
3.51 |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.16 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.41 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
3.68 |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.25 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.56 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
3.88 |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.34 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.7 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
4.04 |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.42 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.77 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
4.24 |
| Hfp95-5-10/50 |
10 |
10 |
50 |
20 |
660 |
1,656 |
3.54 |
| Hfp95-5-15/80 |
10 |
15 |
80 |
20 |
660 |
1,193 |
3.98 |
| Hfp95-5-20/100 |
10 |
20 |
100 |
20 |
660 |
1,011 |
5.21
|

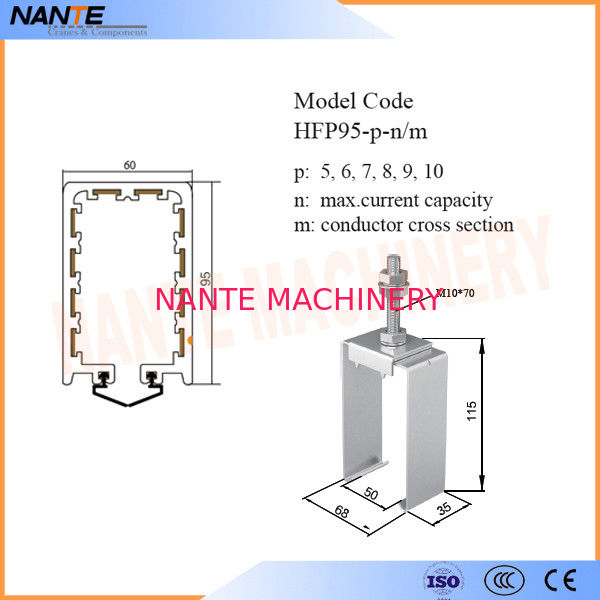

| HFP-de Leiderspoorwegsysteem van Reeks veelvoudig-Polen |
| Max. voltage |
600v |
Buigende sterkte |
75N/mm ² ±10% |
| Diëlektrische sterkte |
3040kv/mm |
Treksterkte |
40N/mm ² ±10% |
| Speciale weerstand |
5×1015 Ohm×cm |
Lekkageweerstand |
CTI600-2,7 |
| Oppervlakteweerstand |
1013 Ohm×cm |
Ontwerp en Productienorm |
GB7251.2-2006 |
| Afstand tussen elke opschortingssteun (m) |
1.2 |
Spoorlengte per stuk (m) |
4 |
| Vlam - vertrager |
Klasse b1-Geen vlammende self-extinguishing deeltjes, |
| Toelaatbare Omgevingstemperatuur |
Standaardisolatie -30°C- +70°C|Isolatie op hoge temperatuur -20°C- +115°C|Lage temperatuurisolatie -40°C- +80°C |
